电梯导轨接头板及导轨的调整与安装

发布时间:2019-03-22 14:42:07浏览次数:9909次

(本网部分图文转载于网络和用户上传,目的在于传递更多信息,版权归原作者。不希望被转请在30日内同本网联系删除。)

电梯导轨安装质量决定了电梯运行舒适感,因此仔细认真的安装好电梯导轨是整个电梯项目安装中最最重要的环节,创作者简单的描述与指导或许对现场操作者有所帮助。

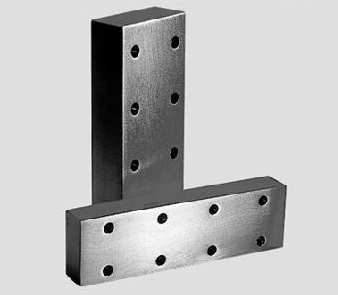

一、导轨接头板的处理

(1)导轨接头板上与导轨接触面的清理,无污垢。

(2)导轨接头板上与导轨接触面的清理,要求无毛刺。

(3)导轨接头板上与导轨接触面的清理,要求无毛刺,对毛刺进行锉刀磨平。

(4)导轨接头板上与导轨接触面的清理,砂纸磨光至光滑。

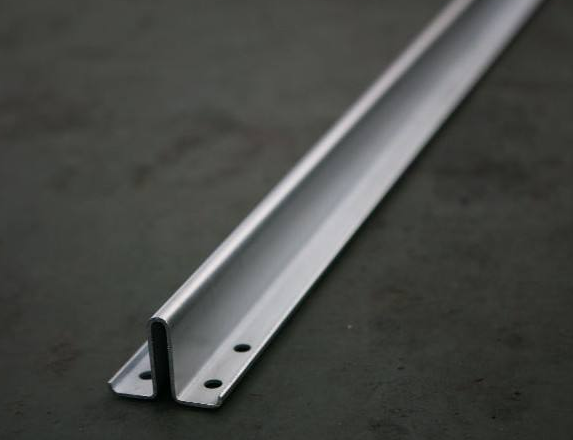

电梯导轨



二、导轨接头的处理

(1)导轨接头上与导轨接头板接触面的清理,无污垢。

(2)导轨接头上与导轨接头板接触面的清理,要求无毛刺。

(3)导轨接头上与导轨接头板接触面的清理,锉刀磨平。

(4)导轨接头上与导轨接头板接触面的清理,砂纸磨光至光滑。

电梯导轨二


三、轨接头接榫处的清理

(1)导轨接头凸接榫的处理。

(2)导轨接头凸接榫的处理,用石晶锉刀对凸榫上的毛刺进行清理。

(3)用0号纱布将凸榫处,磨平滑处理。

(4)导轨接头凸接榫的处理,要求凸榫上无毛刺,平滑无卡阻。

 电梯导轨

四、第一根导轨的安装

(1)安装第一根导轨,凸榫向上。

(2)在导轨底座上垫上1.5mm厚的铁质垫片。

(3)将第一根导轨安放在导轨底座上。

(4)紧固导轨底座与导轨的固定压板。

(5)用导轨夹板将导轨固定在导轨支架上。

(6)另一侧轿厢导轨的接头处理与安装。



五、导轨的调整

(1)调整两侧导轨的垂直度。

(2)根据井道放线调整导轨距离垂线的距离。

(3)松开支架组合螺栓,螺栓的松紧度,以弹簧垫压平为最佳,但不完全紧固。

(4)对导轨的侧面进行垂直度的调整。

(5)同时测量导轨校导尺与垂线的距离来调整导轨端面的垂直度。

(6)此距离与预留距离相符。

(7)松开导轨压板螺栓。

(8)用榔头垫上木方敲击导轨侧面(非工作面)左右调整。

(9)紧固导轨压板。

(10)同样方法调整另一侧的导轨的垂直度。

(11)利用150mm钢直尺测量导轨与垂线的距离,与预留距离相等。

(12)紧固导轨压板。

(13)两侧导轨的同行度的调整。

(14)用永磁铁系上一根纤维线,或者橡皮筋。

(15)绷紧吸附在左右两侧的导轨上。

(16)观察两侧校导尺上的中线刻度,与绷紧的线是否平行。

(17)用榔头敲击导轨支架使导轨进行扭转。

(18)要求左右两侧导轨的侧面连线与校导尺上的中线刻度相平行。

(19)反复测量校正导轨两端面与垂线间的预留距离。

(20)直到没有误差。

(21)紧固支架连接螺栓。

(22)第二根导轨的吊装,凹榫向下,凸榫向上第二根导轨的吊装,凹榫向下,凸榫向上。

(23)导轨接头接榫处凹面凹槽的处理用石晶锉刀清理槽底无毛刺。

(24)导轨接头接榫处凹面凹槽槽底全程无卡阻。

(25)将凹榫头导轨向下放坐落在凸榫上。

(26)用0.05mm塞尺测量导轨接头间隙不大于0.05mm(塞尺不能塞入其缝隙)。

电梯导轨


六、 导轨接头板的调整

(1)将导轨接头板组装在已安装好导轨接头上。

(2)紧固导轨接头螺栓。

(3)先70%松紧度(弹簧垫压平)紧固接头板最顶端的一个螺栓。

(4)再70%松紧度(弹簧垫压平)紧固其螺栓对角线上最下端的螺栓。

(5)先70%松紧度(弹簧垫压平)紧固顶部另一螺栓。

(6)先70%松紧度(弹簧垫压平)紧固下面对角线上的另一螺栓。

(7)先70%松紧度(弹簧垫压平)中间上部连接螺栓。

(8)先70%松紧度(弹簧垫压平)中部对角线上下部螺栓。

(9)先70%松紧度(弹簧垫压平)上部中间另一螺栓。

(10)先70%松紧度(弹簧垫压平)中间下部对角线上另一螺栓。

(11)八个螺栓全部初步紧固。

(12)用300mm钢直尺,测量导轨接头处的不平行度,不能大于0.05。

(13)300mm的钢直尺上下靠在接头处的三个方向的工作面上。

(14)用0.05mm的塞尺,其钢直尺与导轨之间的间隙每个工作面上都不能插入。

(15)如果有间隙超过范围,可用榔头垫上木方进行调整。

(16)调整完成后100%松紧度紧固连接接头板的螺栓。

(17)紧固螺栓的顺序按照上面的70%松紧度进行。

(18)所有导轨全部安装调试完成。

(19)松开导轨底座。

(20)取出垫入的1.5mm厚的铁质垫片。

(21)紧固导轨底座,与导轨的组装。
