电梯信号无线网传输的电梯网络监控系统

发布时间:2019-03-05 16:37:22浏览次数:2169次

(本网部分图文转载于网络和用户上传,目的在于传递更多信息,版权归原作者。不希望被转请在30日内同本网联系删除。)

  电梯作为楼宇的重要密闭型公共区域和上下出入关键通道,电梯视频监控对整个区域的安防工作具有重要作用,是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况,保障乘客安全。

电梯摄像头


电梯监控视频传输可分为有线和无线两种。

  有线传输采用的是专业电梯随行电梯,一般的随行电梯使用时损耗严重,寿命在半年到一年之间。高层电梯电梯对抗拉伸强度和电气参数有较高要求,防止电梯负载自重时拉伸变形导致阻抗不匹配,视频信号信噪比衰减产生干扰。再次更换新随行电梯施工困难,施工周期长,而且更换随行电梯的成本也较高。

  另一种是无线传输,无线传输采用点对点的方式,轿厢上安装一个发射点、电梯井端部安装一个接收点,数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上,带宽完全满足高清监控视频传输。

随行电梯

随行电梯


如何部署

  电梯井监控视频无线传输有两种安装方式。顶置式和底置式,如下图:

电梯摄像头

顶置式部署适合于监控中心在楼宇顶部,一般情况下都是采用底置式部署方式。


如何设置网桥

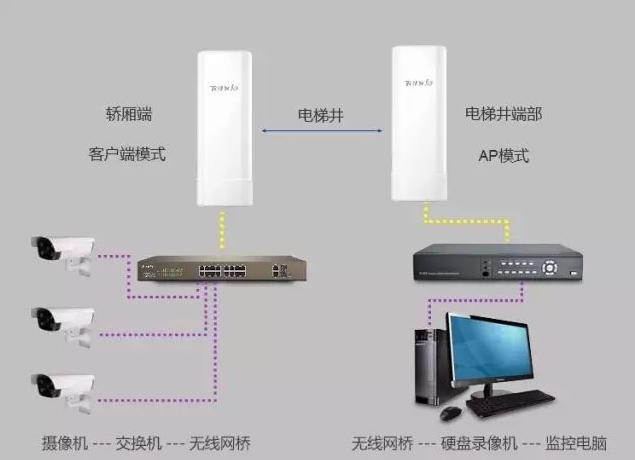

  轿厢端的网桥需设置为客户端(Station)模式,这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

电梯摄像头

  电梯井端部的网桥设置为AP模式,这种模式下网桥与NVR直接通过网线连接,将接收到的无线信号直接转变为有线信号传输到NVR。

  总结成一句话就是:靠近摄像头端的网桥设置为客户端模式,靠近NVR端的网桥设置为AP模式


安装到电梯井之前需要事先将网桥配对好。

设置AP模式

  网桥默认工作在AP模式。需要电脑直接连接到网桥,并给网卡手动设置一个固定IP。腾达网桥的默认管理地址为192.168.2.1,所以我们给电脑配置一个同网段的IP即可,如192.168.2.20。设置完AP端网桥的SSID和密码后记下参数并保存。

设置客户端模式

  轿厢端的网桥进入管理界面后选择客户端模式,然后扫描上级无线信号,选择AP端网桥的SSID,并输入相同的密码。点击下一步并将网桥的管理地址改为同网段且与AP端和电脑网卡不同的IP,除了之前提到的192.168.2.1和192.168.2.20,其他同网段的都可以,如192.168.2.30。


联通性测试

为确保网桥已成功配对,需要在安装到电梯井之前做一下联通性测试,步骤如下:

  ①电脑连接客户端网桥;

  ②键盘按win+R ,输入cmd 然后回车,运行cmd 程序;

  ③输入 ping 192.168.2.1(AP 端网桥地址)。

  能ping 通则说明网桥配对成功,直接安装到电梯井即可;如ping 不通则说明网桥没有配对成功,需要进一步排查设置是否正确。


安装布线及调试

  布线的话比较简单,只需完成摄像头和轿厢网桥、电梯井网桥与NVR的连接与供电即可。因涉及到PoE供电,这里强烈建议使用超五类(Cat5e) 以上规格的网线。

电梯摄像头

  电梯井中一般没有很强的干扰信号,万一遇到有干扰的情况可通过调整信道的方式来避开干扰。直接选择5G的网桥传输也越来越成为主流。
