自动扶梯的电气控制系统与继电器控制系统原理图

　　自动扶梯的电气控制系统实现对自动扶梯的运行控制，主要由控制拒、控制按钮、各类开关及控制回路等组成。自动扶梯的电气控制方式有继电器控制、可编程控制、微机控制、换极驱动和变压变频控制等方式。自动扶梯电气控制系统的主要特点有以下几点：

　　(1)自动扶梯基本不带载启动;

　　(2)自动扶梯的运行速度保持不变;

　　(3)自动扶梯不频繁起制动;

　　(4)自动扶梯正常运行时不需改变运行方向;

　　(5)自动扶梯不用考虑运行位置及运行状态。

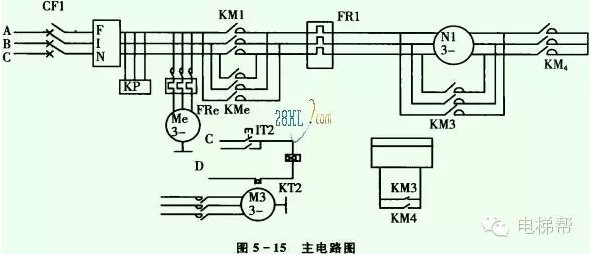

　　自动扶梯的主电路，制动器的供电回路电源的中断应至少有两套独立的电气装置，以保证自动扶梯停止运行后，电气装置中的任一个没有断开，自动扶梯不能重新启动。图5—15、图5—16为自动扶梯的继电器控制系统的原理图。

　　1.主电路

　　由空气断路器QFl，相序继电器KP，热继电器FRl.上、下接触器KMl、KM2的主接触点，及“星一三角”变换接触器主接触点KM3、KM4，拖动电动机M1，制动电动机M2(或失电制动器YB)，润滑电动机M3组成。

　　该电路在控制电路的作用下完成启动、自动、停止及“星一三角”变换、上行、下行、润滑等功能。同时具有短路、漏电、错相、断路、过电流保护功能

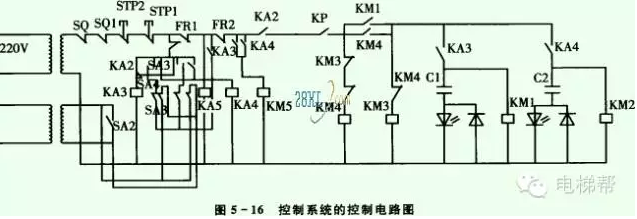

　　2.控制电路

　　控制电路在工作状态时，它由分别设置在自动扶梯上部和下部的启动，停止按钮sA3， SA4和三位置开关STPl和STP2控制自动扶梯的上，下行运动和停止。当三位置开关SA3 旋向上行位置时，KA3导通并且自锁，同时切断KA4电源。上行接触器KM1导通，扶梯作上行运动，同时切断KM2电源，实现上行，下行电气联锁。当三位置开关sA3旋向下行位置时. KA4导通并且自锁，同时切断KA3电源。下行接触器KM2导通，扶梯作下行运动，同时切断 KMl电源，实现上行、下行电气联锁。
