　　SC200/200施工电梯基础施工方案(案例)

　　工程概况

　　本工程由苏州庆裕房地产开发有限公司投资兴建，工程位于常熟市珠海路25号。该项目工程总建筑面积为36349.43㎡。本工程1#建筑面积21145.5㎡，框剪17层，地下室一层，地上主体为十七层，本工程建筑总高度100.800m(含屋顶构架);该工程决定安装一台SCD200/200型双笼施工电梯，有效地解决施工中施工人员和建筑材料的垂直运输。

　　一、基础设计

　　根据“高层建筑施工手册”中施工电梯的基础的构造做法，结合

　　上海沪淞建筑机械有限公司提供的使用说明书中的SCD200/200型双笼施工电梯的基础技术，电梯基础选型如下：

　　1.　配双层加强钢筋网格，采用Ф12@200.

　　2.　基础尺寸为4100×5600×300mm。

　　3.　基础砼标号采用C30。

　　4.基础预埋件必须牢固固定在基础加强筋上，同时埋好接地装置。

　　二、施工顺序

　　按施工平面布置确定基础位置——基础地板加固——支设模板——绑扎钢筋——安放预埋螺栓及电梯底盘(要求位置准确，标高和平整度符合要求)——浇筑砼——拆模、养护。

　　三、基础承载能力的计算(取系数n﹦2.1)

　　假设基础承载值为P，则：

　　P=(吊笼重 外笼重 标准节总重 载重重)×2.1

　　如：SCD200/200型升降机，架设高度为100m。

　　吊笼重：2×1600kg

　　外笼重：1100kg

　　标准节总重:(共67节，每节重158kg)：67×158kg

　　载重重：2×2000kg

　　基础承载值：

　　P=[(2×1600) 1110 (67×158) 2×2000]×2.1

　　=18886kg

　　按承受530KN压力制作的基础完全能符合该机的安装要求。

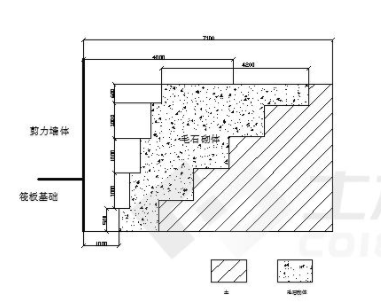

　　四、基础的确定

　　1. 基础厚度为300mm，配双层加强钢筋网格，钢筋直径Ф12，网格间距200mm。

　　2. 次浇前预埋好4根M22底脚螺栓。

　　3. 基础预埋件必须牢固地固定在基础加强筋上。

　　4. 基础平面度为1/1000，地脚螺栓中心距最大允许偏差±5mm。

　　5. 回填土时必须夯实，保证强度。

　　6. 基础平面必须保证排水良好。

　　7. 制作基础时必须同时埋好接地装置。

　　8. 同时还必须符合当地有关安全法规。

　　五、现场安全防护措施

　　在安装过程中所有安装人员必须穿戴安全防护用具，安装现场禁

　　止其他人员通行并设置醒目的安全标识。

　　设备安装过程中必须严格按照使用说明要求，逐步进行，做好所

　　有电器及机械安全装置。设备安装完毕安装人员首先进行严格自检后报请有关安检部门验收。　　
