家用小型电梯常见的驱动方式

　　家用电梯是指安装在私人住宅中，仅供单一家庭成员使用的电梯。它也可以安装在非单一家庭使用的建筑物内，作为单一家庭进入其住所的工具，但是建筑物内的公众或其他居住者无法进入和使用。家用电梯额定速度不超过0.4m/s，对于无轿门的家用电梯额定速度不超过0.3m/s,轿厢行程不超过12m，额定载重量不大于400KG。主要分为曳引电梯，螺杆电梯，液压电梯几种结构。

　　家用电梯的驱动方式介绍?按照家用电梯国家推荐标准GB/T21739-2008的规定，家用电梯的驱动型式有：齿轮与齿条驱动;钢丝绳曳引驱动;螺杆和螺母驱动;液压驱动。下面电梯招聘网就市场上较为常见的几种驱动方式进行介绍。

　　螺杆和螺母驱动的家用电梯

　　如下图(螺杆和螺母驱动结构示意图)所示，主驱动利用螺杆传动原理，电机带动安装在L形载人平台的螺母旋转，使螺母沿螺杆上下移动，从而实现载人平台的升降。无需专门的电梯机房、井道和底坑，可最大限度的选择安装位置。对土建要求低，仅需一面实心承重墙即可安装，性能稳定。具有紧急解困装置，停电时能紧急放人。这种家用电梯打破了传统的电梯传动模式，采用了结构更加简洁的螺杆传动模式。

　　家用电梯

　　液压驱动家用电梯

　　与普通商用液压驱动电梯的驱动型式，电梯结构基本相似。只在电梯上行时使用液压驱动，下行时利用自重使电梯下行，设有截止阀、单向阀、溢流阀、方向阀、破裂阀、节流阀、限速切断阀、超载开关、最大压力阀、油温保护开关等安全保护。液压驱动电梯液压油后期维护更换费用较高，液压油的污染比较严重，有异味，容易引起火灾。如下图为家用电梯液压系统的液压缸和液压泵：

　　钢丝绳曳引驱动家用电梯

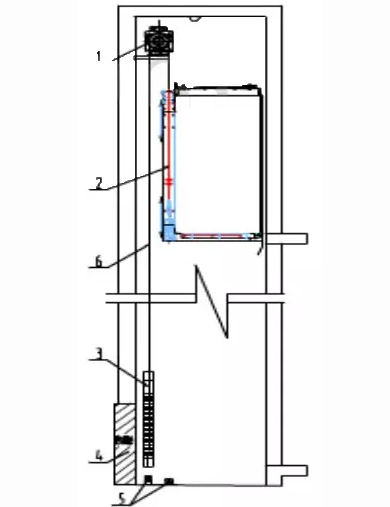

　　下图为钢丝绳曳引式家用电梯示意图。其中1、主机;2、 轿厢;3、对重系统;4、控制柜;5、缓冲器;6、钢丝绳。

　　曳引驱动家用电梯由轿厢系统、井道系统、对重系统组成。主机是永磁同步无齿轮曳引机，轿厢2 与对重3 通过钢丝绳6 连接，图示结构曳引比为1:1。

　　主机通过底座固定于承重墙上，使其安装牢固、稳定，并使受力传递至承重墙。

　　缓冲器5 固定于对重3 和轿厢2 正面投影于井道底部位置，对轿厢意外蹲底的情况，起缓冲作用，减少对人身的安全危害已及产品的损坏。

　　控制柜4 通过随行电梯分别于主机和轿厢连接，首先提供主机的外部供电和轿厢照明等电源及信号，其次轿厢信号传输以及主机信号反馈也通过随行电梯至控制柜，并由控制柜发出指令，控制电梯的运行。

　　控制柜4 中包含一组UPS 备用电源，用于当停电情况下，控制柜自动切换至备用电源线路，使电梯运行至最近楼层并开门。
